　　I3710D-UV是門控增強型紫外敏感的CID相機，包含一個通過光纖與 18 mm 第二代紫外敏感微通道板圖像增強器耦合的3710D RS-170版相機。單色相機具有 2:1 隔行掃描 776(H) x 512(V) CID 陣列和 12 x 13.7 微米像素，小型遠程相機頭通過可定制長度的撓性電纜與CID相機控制單元連接。

　　主要特點：

　　多種相機頭安裝功能使安裝非常方便且節省空間。標準“C”接口鏡頭適配器可支持后焦點調整。

　　· 具有卓越的抗高光溢出性能，并具有定格功能以在中心幀捕捉并讀取非同步高速事件，并可進行幀累積延時曝光

　　· 其它標準功能包括進行內部調整，以控制黑電平設置，輪廓增強，以及 2x/4x 視頻增益提升

　　· GENII-UV 管具有帶透明石英輸入窗的 S-20 光電陰極以最優化紫外響應，配備光電陰極門控，允許快門間隔短達 50 ns，可進行自動快門控制

　　· 門脈沖發生器電路可由外部 TTL 電平門脈沖或內部生成門信號操控，可通過控制旋鈕手動控制，也可通過“自動門”控制功能控制

　　· 圖像增強器使用一個對 190 nm - 700 nm 的光譜區域敏感的極低噪聲光電陰極

　　· 相機具有 2:1 隔行掃描 776(H) x 512(V) CID 陣列和 12 x 13.7 微米像素，小型遠程相機頭通過撓性 2 m 電纜連接于相機控制單元

　　· 電荷注入器件 (CID) 圖像傳感器技術

　　· 18 mm DEP GENII UV 圖像增強器靈敏度 5 x 10-7fc，250 nm

　　· 典型 12,000X 光增益

　　· 紫外響應自動門/增益和手動控制

　　· 高速門控至50 ns 最小 RS-170 隔行掃描格式 4：3 長寬比，連續像素

　　· 精確邊緣檢測

　　· 可選擇 2X、4X 視頻增益提升

　　· 高分辨、高M(jìn)TF

　　訂貨提示：

　　選項包括數字控制、光纖連接、僅自動門/自動增益、逐行掃描和 CCIR 格式。關于其它應用信息和自定義修改信息，請聯系我們。

　　主要技術參數：

接頭類型	(J1) 25 管腳 D（公頭）、(J2) 25 管腳 D（母頭）、(J3) 26 管腳 D（母頭）、（BNC）標準
圖像傳感器	1 英寸

（光學格式）
線纜長度	2m，定制長度可選
輸入	(J1) + 15 VDC、H 驅動/復合同步、(J2) V 驅動、注入抑制、幀復位
復合視頻	1V p-p，終端匹配 75 歐姆電阻
有效像素	768(H) x 475(V)（RS-170模式）
像素尺寸	12 x 13.7 μm
分辨率	> 400 TVL（水平）
靈敏度	0 dB 增益
信噪比	> 30 dB
總像素	776(H) x 512(V)
電平	黑電平：+50 mV（自動黑鉗），白電平：+700 mV，同步電平：-300 mV
滿阱容量	> 250000 電子
有效面積	11 mm（對角線）
輸出	(J1) 視頻、幀末端、線末端、H 和 V 驅動復合同步、消隱；(J2) 視頻、ALC、10 MHz ER 時鐘、快速掃描；(BNC) 復合視頻
電子學配置	RS-170、30FPS、隔行

（掃描格式）
失真	0
安裝選件	鏡頭接口：標準 C 接口（1.0 英寸 - 32 圈螺紋）；相機接口：1/4 英寸 - 20 圈螺紋
電壓	14.5 至 15.5 VDC
輸入功率	15 W
輸入電流	1.1 A
描述	門控、增強型紫外敏感電荷注入器件相機
增益	x1/2、x4（內部開關可選）
物品描述	I3710D 門控、增強型紫外敏感電荷注入CID相機
科學研究	航空航天宇宙空間, 醫學, 機器視覺和抗輻射領域及光譜學等.
相機控制單元重量	0.96 kg
相機頭重量	0.48 kg

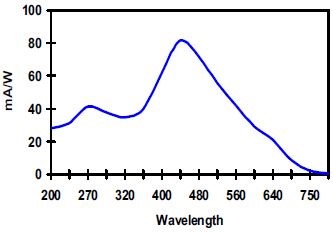

　　光陰極響應：

　　應用：

　　· 低光度、紫外檢查和測量

　　· 遠程測量、度量

　　· 熒光顯微法

　　· 光譜學

　　· 航空航天宇宙空間

　　· 機器視覺

　　· 醫學

　　· 機器視覺

　　· 抗輻射市場
