X射線-真空紫外-紫外-可見-近紅外制冷型科學級CID相機
2019/08/15
詳細內容
SpectraScopyCAM86 是一款基于新型電荷注入器件圖像傳感器結構的科學級成像系統，噪音低、可選擇、讀取和清空任意像素，也可整體讀取和組合像素。SpectraScopyCAM系列 專為需要進行自適應曝光控制的應用而設計。它采用隨機訪問集成技術，具有像素隨機選擇、整體讀取或組合，以及無損讀取和選擇感興趣的區域 (ROI) 清空功能，可提供超過108或 28 位的高動態范圍。
主要特點：
· CID（電荷注入器件）專利圖像傳感器技術
· 540 x 540 像素分辨率
· 無損讀取 (NDRO)
· 在高照度的情況下讀取非常微弱的信號
· 高級防暈染；在嚴格的光過載任意用戶或過程控制的興趣區域 (ROI) 讀取下幾乎毫無暈染
· 整體無損讀取組合像素區域
· 組合像素區域整體電荷注入或清空
· 基于實驗觀測信號，使用人工智能 (AI) 算法進行 ROI 的讀取或注入
· 高動態范圍（超過108或 28 位）
· 真正隨機像素尋址
· 較寬波長響應（165 至 1000 nm）具有較高填充因子的毗連像素結構
· RACID（隨機讀取電荷注入器件）圖像傳感器可進行直接低能量 (CuKa) X 射線成像
· GdO2S 涂層可用于中高能強度 X 射線成像，LUMOGEN 涂層可擴大紫外敏感性
· SpectraScopyCAM 中采用的 RACID 成像器經三級熱電冷卻系統冷卻，減少了暗電流；水再循環系統用于進一步降低暗電流
· 16 位灰度相機控制器基于 Pentium? CPU/PC104+ 架構，可進行 ROI 數據采集算法動態控制并對采集數據進行實時視頻處理
· 相機軟件支持將數據導出為各種成像格式（JPEG 和 TIF等）和電子表格格式
· 除了可以對位置和尺寸進行編程外，還可對每個 ROI 進行單獨編程，以整體讀?。ńY合）像素或進行每像素無損讀取
· 水平和垂直掃描方向和像素讀取速度可由用戶總體設置
SpectraScopyCAM84 有凈化密封或全密封版本，而SpectraScopyCAM86 只用于凈化密封設置：
· 凈化SpectraScopyCAM 通常用于有氬氣或氮氣的應用中
凈化氣體用于凈化圖像傳感器容器，以便除去環境中的濕氣
主要技術參數：
| 相機頭 | 高動態范圍 |
| 圖像傳感器 | 540 x 540 像素 |
| （光學格式） | |
| 冷卻劑 | 帶有水循環系統的三級熱電 (TE) 冷卻系統 |
| 響應時間 | ROI 選擇間延遲 < 20 μsec |
| 有效像素 | 540 x 540 |
| 量子效率 | 550 nm 時 > 45%，200 nm 時 >30% |
| 噪聲 | 50 kHz 時，可單獨讀取電子數 < 240；帶有 128 NDRO 的電子數 < 24 |
| 像素尺寸 | 27 × 27 μm |
| 凈化氣體類型 | 純化氬氣或氮氣，注入速度為 60 至 80 mL/min |
| 滿阱容量 | > 500000 電子 |
| 像素組合 | 獨立的水平控制和垂直控制，至多 4 列和至多 4 行可以被統一讀取而不會(huì )被破壞 |
| 速度 | 慢掃描 50 kHz，快掃描 200 kHz |
| 描述 | SpectraScopyCAM86 冷卻型科學級CID成像系統 |
| 物品描述 | SpectraScopyCAM86; 540 x 540 像素 |

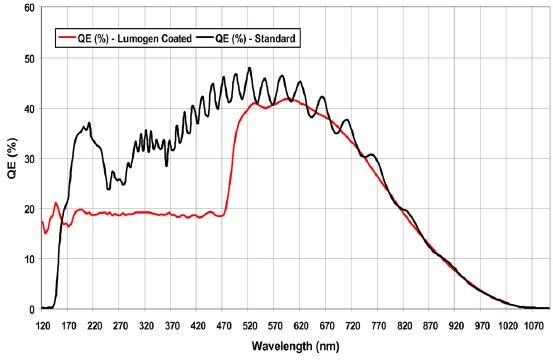

光譜響應：
應用：
SpectraScopyCAM具有近 100% 的填充因數，并可在有極強光信號情況下辨別極弱光信號，因此它非常適合于光譜學和 X 射線結晶應用。
光譜學
生物學成像
X 射線成像
其它科學研究
