紫外門控增強型抗輻射CID相
2019/08/15
I8710D1M-UV型CID相機是門控、增強型 CID相機，包含一個通過光纖與高性能 DEP GENII-UV 圖像增強器管耦合的I8710D1M 抗輻射CID RS-170 相機。單色相機具有 2:1 隔行掃描 776(H) x 512(V) CID 陣列和 12 x 13.7 微米（4:3 長寬比）像素，小型遠程相機頭通過可定制長度的撓性電纜連接于攝像機控制單元。
主要特點：
多種相機頭安裝功能使安裝非常方便且節省空間。標準“C”接口鏡頭適配器可支持后焦點調整。
· 標準功能包括進行內部調整，以控制黑電平設置，輪廓增強，以及 1/2x 和 4x 視頻增益提升
· 具有 2:1 隔行掃描 776(H) x 512(V) CID 陣列和 12 x 13.7 微米像素，小型遠程相機頭通過撓性電纜連接于相機控制單元
· CID 結構固有耐輻射特性，而且在針對 CID 的工藝進行特定修改后，更具有抗輻射能力
· 相機可耐受伽瑪、中子、高能電子和質子輻射
· 由于在 CID 像素內進行像素電荷讀取，很少出現其它成像技術所常見的單一事件干擾
· 門脈沖發生器電路可由外部 TTL 電平門脈沖或內部生成門信號操控
· 信號可通過控制旋鈕手動控制，也可通過“自動門”控制功能控制
· 圖像增強器具有寬光譜靈敏度和中低空間頻率下的高 MTF，可進行超高分辨解析
· GENII-UV 管具有帶透明石英輸入窗的 S-20 光電陰極以抵抗輻射環境中的褐變，配備光電陰極門控，允許快門間隔短達 100 ns，可進行自動快門控制
· 電荷注入器件 (CID) 抗輻射圖像傳感器技術
· 相機抗輻射能力為 1 × 106拉德的總劑量（伽瑪）。
· 卓越畫質為 7 x 105拉德/小時
· 18 mm DEP GENII-UV 圖像增強器
· 敏感度 5 x 10-7fc，250 nm
· 典型 12,000X 光增益
· 高分辨率，高 MTF
· 自動門/增益和手動控制
· RS-170 隔行掃描格式
· 4:3 長寬比，連續像素
· 精確的邊緣檢測可選擇 1/2x、2x 視頻增益提升
訂貨提示：
選項包括光耦合、僅自動門/自動增益、支持正方形像素的 RS-170 格式、逐行掃描格式和 CCIR 格式。關于其他應用信息和自定義修改信息，請聯系 Thermo Scientific。
主要技術參數：
接頭類型 | (J1) 25 管腳 D（公頭）、(J2) 25 管腳 D（母頭）、(J3) 26 管腳 D（母頭）、（BNC）標準 |
圖像傳感器 （光學格式） | 1 英寸 |
線纜長度 | 2 m，30米可選 |
輸入 | (J1) + 15 VDC、H 驅動/復合同步、(J2) V 驅動、注入抑制、幀復位 |
復合視頻 | 1V p-p，終端匹配 75 歐姆電阻 |
有效像素 | 755(H) x 484(V)（RS-170模式） |
像素尺寸 | 12 x 13.7 μm |
分辨率 | > 450 TVL（水平） |
靈敏度 | 12,000x 增益 |
信噪比 | > 30 dB |
總像素 | 776(H) x 512(V) |
電平 | 黑電平：+50 mV（自動黑鉗），白電平：+700 mV，同步電平：-300 mV |
滿阱容量 | 300000 電子 |
有效面積 | 11 mm（對角線） |
輸出 | (J1) 視頻、幀末端、線末端、H 和 V 驅動復合同步、消隱；(J2) 視頻、ALC、14.318 MHz ER 時鐘；(BNC) 復合視頻 |
電子學配置 （掃描格式） | RS-170、30FPS、隔行 |
失真 | 0 |
安裝 選件 | 鏡頭接口：標準 C 接口（1.0 英寸 - 32 圈螺紋）；攝像機接口：1/4 英寸 - 20 圈螺紋 |
電壓 | 14.5 至 15.5 VDC |
輸入功率 | 18 W |
輸入電流 | 1.1 A |
描述 | 紫外線門控增強型抗輻射 CID 相機 |
增益 | x1/2、x4（內部開關可選） |
物品描述 | I8710D1M-UV 門控增強型抗輻射 CID 相機 |
光譜學 | 紫外線門控增強型抗輻射 CID 相機 |
相機控制單元重量 | 0.94 kg |
相機頭重量 | 0.48 kg |

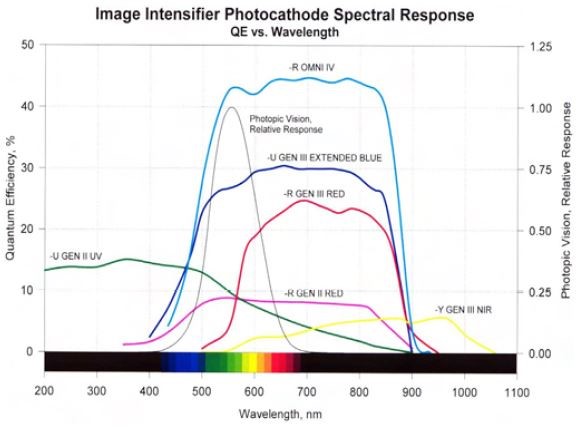

光譜響應：
應用：
· 在輻射環境的低光度檢查和測量
· 在輻射環境的紫外檢查和測量
· 遠程測量、遠程放射性測量、度量
· 熒光顯微法
· 科學研究
· 中子成像
· 分子光譜
