PCR 傳感器
2019/08/15
詳細內容
即時分子診斷是強調通過光學檢測技術將復雜診斷測試中使用的藥物快速應用到患者現場檢測。PCR傳感器則應運而生。高度集成多光譜傳感器在減小體積的同時，也降低了產品集成復雜性，因此POC儀器的成本降低，并針對客戶感興趣的應用波長數據進行采集。光學設計者在光譜檢測上的選擇性更自由，我們提供客戶不同通道、不同濾光片帶寬、不同封裝形式和電路設計的選擇。
芯片鍍膜技術將傳感器的效率發揮到最大

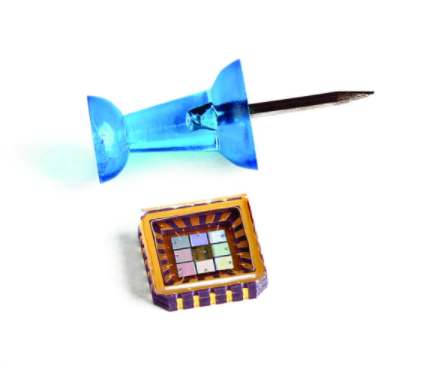

與大多數多波長傳感器的不同在于，PCR傳感器使用微圖形光學濾光片技術，即在有效光電二極管晶片表面直接鍍膜，然后對其進行直接切片和封裝。該特制的光電二極管將會(huì )對特定的POC診斷測試或者化學檢測進行光譜波段擇性響應。海洋光學提供最多8通道傳感器產品，并將其以L(fǎng)CC封裝成到9mm*9mm的器件。
特征
緊密智能傳感器為床邊診斷、醫療設備和移動實驗室提供便利；
聚合酶鏈反應（qPCR）定量檢測解決方案;
9mm*9mm微小空間內可最多集成8通道檢測器;
20-pin LLC分裝技術，可提供表面或者嵌入式二次開發接口;
標準套件集成電路板、軟件和采樣附件于一體
光電二極管性能參數
| 參數 | 符號 | 測試值 | 最小 | 典型 | 最大 | 單位 |
|---|---|---|---|---|---|---|
| 暗電流 | ID | VR = 10V | 2 | 8 | nA | |
| 分流電阻 | RSH | VR = 10mV | 100 | MΩ | ||
| 結電容 | CJ | VR = 0V, f=100kHz VR = 50V, f=100kHz | 6 0.6 | 7 0.7 | pF | |
| 光譜范圍 | λrange | Spot scan | 400 | 1100 | nm | |
| 擊穿電壓 | VBR | I = 10μA | 75 | V | ||
| 噪聲等效功率 | NEP | VR = 5V @ λ = peak | 5x10-14 | W/√Hz | ||
| 響應時間 | tr | RL = 50Ω, VR = 50V | 6.0 | ns | ||
| 絕對最大額定值 | ||||||
| 反向電壓 | VRE | 75 | V | |||
| 操作溫度 | TO | -40 | to | +80 | oC | |

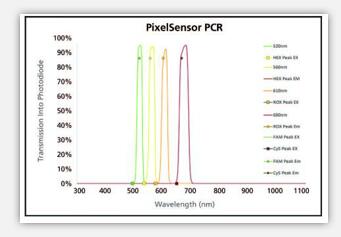

PCR 濾光片適用范圍
| 通道 | 熒光物質 | 激發波長（nm) | 發射波長（nm) |
| 綠色 | FAM | 494 | 518 |
| FITC(Fluorescein) | 489 | 517 | |
| Alexa Fluor 488 | 496 | 519 | |
| 黃色 | JOE | 520 | 548 |
| VIC | 538 | 554 | |
| HEX | 535 | 556 | |
| TET | 521 | 536 | |
| CAL Flour Orange 560 | 538 | 559 | |
| 橙/紅 | ROX | 575 | 602 |
| Cy 3.5 | 578 | 591 | |
| Alexa Flour 568 | 578 | 603 | |
| 深紅 | Cy5 | 649 | 666 |
| Quasar 670 | 647 | 670 | |
| Alexa Flour 633 | 632 | 647 |
LCC 封裝系列
| 光譜濾光片 | 標準&定制 10-100nm FWHM |
|---|---|
| 光電二極管 | Si, 1.0*0.8mm |
| 封裝 | LCC20 |
OEM 開發板
| 積分時間 | 1-1024ms |
|---|---|
| 增益參考 | 20-5120nA |
| 通訊接口 | USB 2.0 |
| 協議 | HID-compliant |
| 兼容系統 | Windows 32/64bit compatible |
