1英寸超精密鏡架

2019/08/15

　　1英寸超精密光學鏡架是基于高穩定性鏡架技術而研制的用于最前沿科學研究的鏡架，典型的數據表明超穩定性。1英寸超精密鏡架分為左手方向或右手方向使用，因為設計緊湊，不占用額外的空間。和高穩定性鏡架一樣裝配三個超精密0.15mm螺距螺釘(170TPI)，更精密的調節可采用我們的兩種附加的螺釘(選項)。

　　主要參數特點：

　　● 表面處理：陽極化處理(顏色：灰色，梨皮灰色)

　　● 厚度：34.1mm

　　● 重量：87g(無光學鏡片)

　　● 光學鏡片尺寸：直徑1英寸，5-9.5mm厚

　　● 安裝方法：M4帽螺釘通孔

　　● 調節螺釘：三個0.15mm螺距螺釘(170TPI)

　　● 傾斜范圍：在垂直和水平面 ±2°

　　● 角分辨率：0.000823°(14.4μrad)

　　其它：

　　● 由軟鎖定原理裝配

　　● 光學鏡片固定用螺絲在接觸表面是樹脂制作，所以對鏡片沒有應力和損傷

　　● 支持真空應用(10-6 torr) (1.33- 4pa)，外觀如最后面的圖

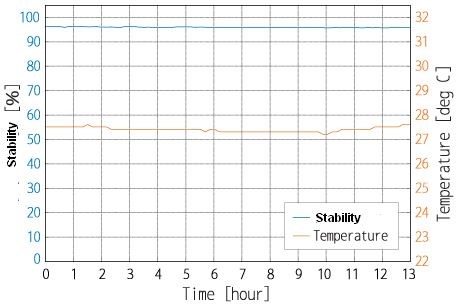

1英寸超精密光學鏡架穩定性曲線：

以上為參考數據。

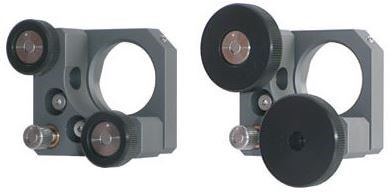

兩種附加精密的調節螺釘(選項)的光學鏡架：

下圖為真空應用的1英寸超精密光學鏡架：

詳情請咨詢。
