小型太陽光模擬光源

2019/08/15

　　太陽光模擬器、太陽光模擬光源、高光強太陽光模擬器、光強可調式太陽光模擬器、光強可調太陽光模擬光源、小型太陽光模擬器、小型太陽光模擬光源、小型光強可調太陽光模擬器、小型光強可調太陽光模擬光源

　　一、 系統簡介：

　　BOS-X-1000G 太陽模擬器系統是一種多用途、廣適性產品，同時是國內太陽能電池研究領域用的光源產品，有國內多家實驗室使用。除太陽能電池研究外，可用于光電響應型器件測試。該系統可單獨使用，也可以結合不同的分析測試系統使用。該系統以組合式結構提供給客戶靈活的選擇配置。該系統采用我公司自主研發的光學系統、太陽光模擬系統及電路系統等多方面技術集成。

　　級別【AAB】

　　光譜匹配度 A

　　光強穩定型 A

　　光斑均勻度 B

　　二．技術指標：

　　à 型號：BOS-X-1000G

　　à 燈泡電功率：1000W（350-1000W 可調）

　　à 發射光譜范圍：200nm-2000nm

　　à 一般應用光譜范圍：400nm-800nm

　　à 濾光片：AM1.5G

　　à 輸入電壓： 220V AC

　　à 光源類型：1000W氙燈

　　à 光源電壓：24V

　　à 氙燈壽命：800小時

　　à 冷卻方式：風冷

　　à 重量： 20kg

　　備注：250-350W 可調光鐠范圍較廣，一般正常應用光譜范圍：

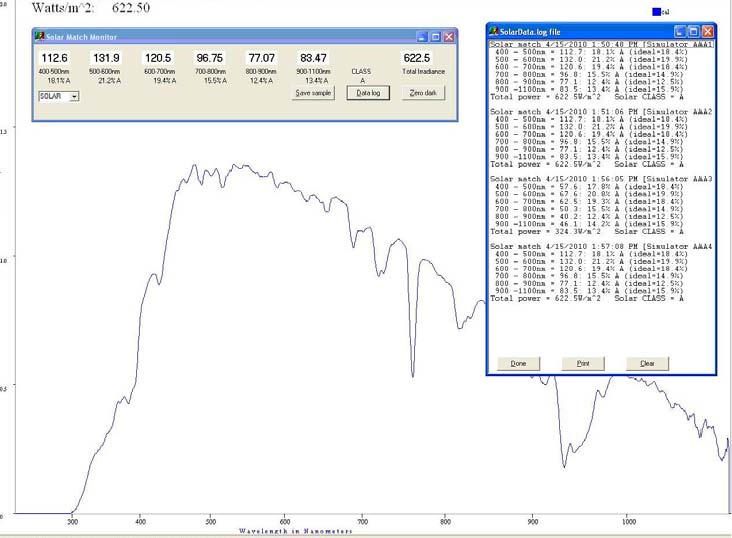

　　400nm-1100nm 。如下曲線圖只作為參考。精確以光度計進行測試為

　　準！

　　三．基本配置：

　　專用穩流電源及可調穩流器

　　組合光學透鏡及反射系統

　　預裝國產1000W 氙燈一只

　　太陽模擬光譜校正AM1.5G濾光片 ：

　　石英平行光透鏡組

　　太陽光模擬器

　　太陽光模擬器 - 基本原理

　　太陽光在其到達地球的平均距離處的自由空間中的輻射強度被定義為太陽能常數，取值為1353W/m2。而大氣對地球表面接受太陽光的影響都被定義為大氣質量（air mass）。大氣質量為零的狀態（AM0），是指在地球外空間接受太陽光的情況，適用于人造衛星和宇宙飛船等應用場合；大氣質量為1的狀態（AM1），是指太陽光直接垂直照射到地球表面的情況，其入射光功率為925W/m2，相當于晴朗夏日在海平面上鎖承受的太陽光。這兩種的區別在于大氣對太陽光的衰減，主要包括臭氧層對紫外線的吸收、水蒸氣對紅外線的吸收以及大氣中塵埃和懸浮物的散射等。在太陽光入射角與地面夾角θ時，大氣質量為AM=secθ，當θ=48.2°時，大氣質量為AM1.5，是指典型晴天時太陽光照射到一半地面的情況，其輻射總量為1kW/m2，常用于太陽能電池和組件效率測試時的標準。

　　太陽光模擬器用來模擬真實的太陽光照條件，在太陽能光伏器件的研究和質檢中被廣泛應用。長春海洋光電有限公司太陽光模擬器具備光束準直、光斑均勻、光譜與太陽光匹配的特點，使用戶足不出戶即可完成需要太陽光照射條件的實驗，適用于單晶硅、多晶硅、非晶薄膜、染料敏化、有機、III-V族半導體等各種不同類型的太陽能電池。
