ALPAO自適應光學系統
2022/08/11
ALPAO AO KIT是由 ALPAO高速連續反射面變形鏡、ALPAO Shack-Hartman WFS和ALPAO 軟件ACE或ALPAO RTC（實時計算機）所組成的APLAO自適應光學系統，以上所有部件均可以實現完美地協同工作，整體配置可達到100 余種套件配置組合。
ALPAO AO KIT自適應光學系統適用于不同的領域應用，包括但不限于：視覺應用、顯微鏡方向、激光應用、微電子應用等。該系統允許用戶定制專屬于自己的套件組合搭配，包括ALPAO可變形反射鏡、WFS夏克哈特曼傳感器和軟件等配置，整體搭配方案超過百種，更多的搭配組合可以更好的為用戶服務。與此同時，Alpao允許用戶以組件形式進行采購，用戶可以通過組件模塊搭配自己的系統，使得使用者可以更好的評估整體方案。
ALPAO 軟件ACE是一種方便且功能強大的自適應光學系統軟件構架，他是一個面向用戶的MATLAB?工具，允許使用內置功能訪問用戶的所有光電設備。通過ACE軟件，用戶可以輕松的根據需求進行AO系統優化，并且該軟件可以在沒有連接波前傳感器的情況下使用，通過迭代算法校正像差。用戶可以通過ALPAO AO KIT系統進行完整的自適應光學系統搭配，通過ACE軟件進行數據的實時處理，并且可以將測試結果導出，以ASCⅢ、.xls、.tif、.jpg等方式保存。
使用 AOS-μ（用于顯微鏡的 ALPAO 定制 AO 系統）可以直接校正光學像差（來自樣品、折射率不匹配和顯微鏡）。
根據您的應用選擇正確的 ALPAO 套件：
· 像差的形狀決定了執行器的數量，
· 像差的時間波動和可用的光子數量決定了 WFS 和 RTC 的選擇。
· 自適應光學哈特曼波前傳感器
WFS 子孔徑 ROI | 8×8 | 10×10 | 15×15 | 16×16 | 19×19 | 23×23 | 31×31 | |
兼容DM（Fried geometry） | DM69 | DM97 | DM192 | DM241 | DM292 | DM468 | DM820 | |
SH-CMOS fast | 幀率 RTC/總延遲 拒絕帶寬 | 5000Hz 27/82μs 350Hz | 5000Hz 27/91μs 335Hz | 5000Hz 30/132μs 280Hz | 5000Hz 32/140μs 270Hz | 5000Hz 33/172μs 240Hz | 5000Hz 41/227μs 200Hz | 3000Hz 61/343μs 130Hz |
SH-EMCCD | 幀率 RTC/總延遲 拒絕帶寬 | 1830Hz 27/590μs 85Hz | 1004Hz 27/1040μs 50Hz | 1 004Hz 30/1049μs 50Hz | 004Hz 32/1058μs 50Hz | n/a | n/a | n/a |
SH-EMCCD fast | 幀率 RTC/總延遲 拒絕帶寬 | 2067Hz 27/527μs 95Hz | 2067Hz 27/528μs 95Hz | 2067Hz 30/537μs 95Hz | 2067Hz 32/545μs 95Hz | 2067Hz 33/553μs 95Hz | 2067Hz 41/580μs 90Hz | n/a |
SH- InGaAs fast | 幀率 RTC/總延遲 拒絕帶寬 | 5000Hz 27/244μs 215Hz | 5000Hz 27/244μs 215Hz | 5000Hz 30/253μs 210Hz | 4760Hz 32/272μs 195Hz | 3830Hz 33/330μs 160Hz | 3020Hz 41/428μs 1 25Hz | n/a |
Alpao高速閉環自適應光學系統定制系統包括：
· Alpao高速連續反射面變形鏡（ALPAO DM97-15）
· 用戶友好的優化軟件
· 嵌入式瞳孔成像相機
· WFS
· 光旁分流
· 自適應光學哈特曼波前傳感器

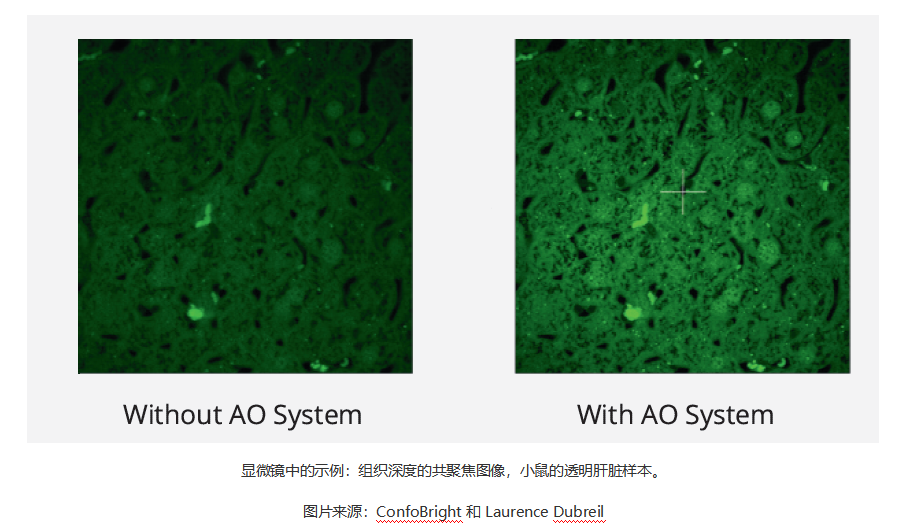

大多數光學顯微鏡都可以從ALPAO AO KIT自適應光學系統中受益，包括：
· 多光子顯微鏡
· 共聚焦顯微鏡
· PALM和STORM
· 寬場熒光顯微鏡
經過培訓的最終用戶可以將 ALPAO 產品集成到大多數自制和商用顯微鏡中。
