Lytid TeraEyes-HV 全能太赫茲實時成像系統
2022/08/11
產品型號：TeraEyes-HV
TeraEyes-HV 是一種多功能、實時太赫茲成像系統，適用于全場高分辨率應用。整個系統由強大的連續波太赫茲源TeraCascade2000、一個多功能成像單元和焦平面陣列檢測單元組成；此高度緊湊集成的TeraEyes-HV系統是終極太赫茲成像解決方案，主要應用于分辨率高度要求的攝像應用、實時，定點成像、無損檢測、質量控制以及斷層分析&3D圖像重構等領域。
產品特點：
· 高分辨率 (250 μm)
· 實時成像 (25 fps)
· 勻化照明
· 透射/反射模式
· 多頻段可選，配備自動校準模塊
· 緊湊&完全集成化的自動操作系統，配備專用軟件以便使用

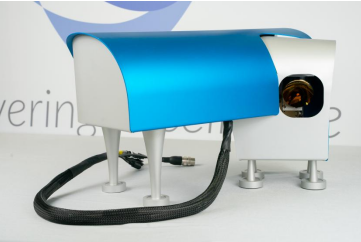

TeraEyes-HV系統&核心部件

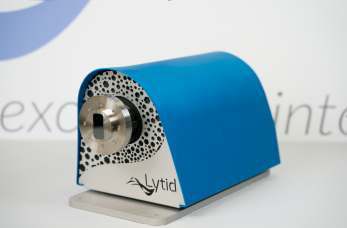

1. Lytid TeraCascade 2000系列太赫茲量子級聯激光器
2. 成像單元
· 集成自動校準系統，更換頻率時自動兼容
· 勻化照明，照明圖案可定制
· 可編程與遠程控制
3.探測器單元
· 對THz頻段敏感
· 集成微測輻射熱計的非制冷型相機
· 集成TeraLens太赫茲鏡頭-工作距離13-50cm可調
產品參數/規格：
參數 |
TeraEyes-HV |
太赫茲源-TeraCascade 2000 | |
類別 |
QCL太赫茲源 |
頻率（THz）
9 9 |
2.5/2.9/3.2/3.8/4.2/4.7 |
輸出功率 |
2-3mWtyp. |
操作
|
完全自動化 |
照明圖案 | |
類型 | -方形/矩形/線性 -高斯光束 |
尺寸 | -mm至8cm側（輸出1） -準直或聚焦（輸出2） |
探測器單元 | |
探測器類型 |
非制冷微測輻射熱計FPA |
像素間距 |
50um |
幀率 |
25Hz |
探測器尺寸 |
320×240像素 |
太赫茲物鏡 |
TeraLens |
性能 | |
分辨率 |
250um*實時成像模式 |
成像 |
實時/光柵掃描 |
拍照模式 |
透射/反射 |
*參數測于4.7THz下
