8x8熱電堆紅外陣列傳感器
2022/08/18
產品型號：HTPA8x8d
品牌名稱：德國海曼（Heimann）
HTPA8x8d是世界上最小的熱電堆紅外陣列傳感器，采用TO-46金屬外殼，具有8x8像素的分辨率，并使用紅外透鏡作為窗口。
它具有16位ADC分辨率和內置EEPROM以存儲所有校準數據。采用數字 I2C接口，只需要四個引腳即可操作。89Hz或更高的幀率也是可能的，這具體取決于ADC分辨率。這對于遠程測溫來說尤其有趣，因?yàn)樗试S平均多個數據幀以獲得更準確的測量值。
我們能夠集成各種光學鏡頭以獲得定制的視場，并且可以根據需要進行工廠校準。
產品特點：
· 8x8熱電堆像素
· 提供集成光學鏡頭
· 內置EEPROM
· 89Hz及更高的高幀率
· 115mK極低的噪聲等效溫差（NETD）

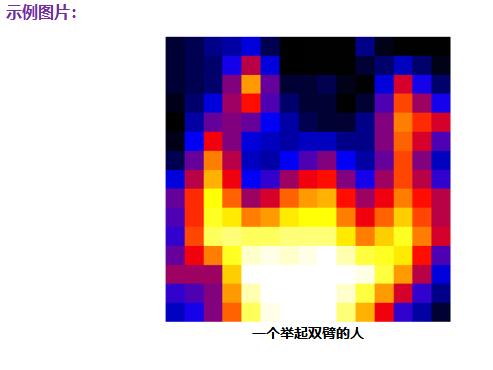

· 遠程溫度測量、手勢和運動檢測的理想選擇
產品參數：
Value | Tolerance | Unit | |
電源電壓 (DC) | 3.3 | +0.3/-0.0 | V |
電流消耗 | 1.8 | ± 0.5 | mA |
時鐘頻率 (Sensor) | 5 | ± 3 | MHz |
環境溫度范圍 | -20 to 85 | °C | |
物體溫度范圍 | -20 to >1000 | °C | |
幀率 | 7 to 160 | Hz | |
NETD | 115 | mK@1Hz | |
視場 | 23 or 47 | ° |
