120X84熱電堆紅外陣列傳感器
2022/08/18
產品型號：HTPA120x84d
品牌名稱：德國海曼（Heimann）

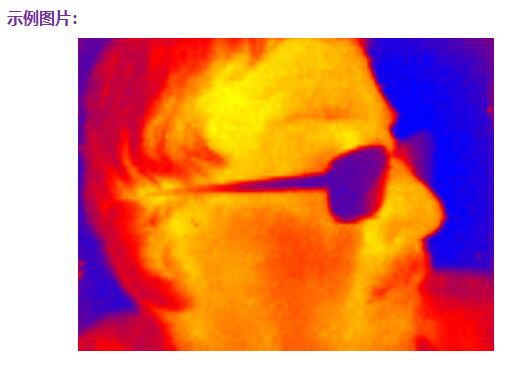

HTPA120x84d是我們采用TO-8外殼的最高分辨率的熱電堆紅外陣列，最適合熱成像。
采用數字SPI接口，操作僅需6個引腳。它有一個16位ADC和內置EEPROM來存儲所有校準數據。幀率可以單獨設置，這取決于傳感器時鐘和ADC分辨率。
高16位分辨率可以實現9 Hz的幀率，而較低的ADC分辨率可以實現高達30Hz或更高的幀率。不同的光學透鏡與采用TO-8外殼的陣列集成，可以實現從12x9度到120x90度的視場(FOV)。
120x84陣列可用作80x64陣列的插入式解決方案，因?yàn)樗峁┫嗤?/span>PIN-out和尺寸。
產品特點：
· 120x84熱電堆像素
· 真正的無快門操作
· 12x9°至120x90°的視場
· 9Hz至50Hz的高幀率
· 16位ADC分辨率
· 高物體溫度范圍
產品參數：
Value | Tolerance | Unit | |
電源電壓 (DC) | 3.3 | +0.3/-0.0 | V |
電流消耗 | 30 | ± 5 | mA |
時鐘頻率 (Sensor) | 10 | ± 5 | MHz |
環境溫度范圍 | -20 to 85 | °C | |
物體溫度范圍 | -20 to >1000 | °C | |
幀率（full frame） | 2 to 50 | Hz | |
幀率（quarter frame） | 12 to 300 | Hz | |
NETD | tbd | mK@1Hz |
