抗輻射CID相機
2019/08/15
詳細內容
8712D1M型單色CID相機，特色為抗輻射能力至少為 1×106拉德的總劑量（伽瑪，1 MegaRAD?）。相機具有基于 11.5 微米見方電荷注入器件 (CID) 像素的 2:1 隔行掃描圖像傳感器和 768(H) x 612(V) CCIR 格式。
主要特點：
具有所有 CID 固有的卓越的抗高光溢出性能，并具有定格功能以在中心幀捕捉并讀取非同步高速事件。靈活多樣的攝像頭安裝功能可簡化安裝，節省空間，標準“C”接口鏡頭適配器可支持后焦點調整。
· 相機可耐受伽瑪、中子、高能電子和質子輻射
· 由于在 CID 像素內進行像素電荷讀取，很少出現其他成像技術所常見的單一事件干擾
· CID 結構固有耐輻射特性，而且在針對 CID 的工藝進行特定修改后，具有抗輻射能力
· 與 CCD 和 CMOS 相機相比，CID 相機在輻射環境下的操作性能至少提高了一個數量級
· 圖像傳感器具有抗高光溢出特性，可耐受高光反射過載
· 光過載被限制在每個像素或緊鄰的像素內，因此相鄰行或列不共享電荷
· 光譜響應為 200 nm 至 1100 nm，涂層可用于 X-射線、真空紫外和紅外線
· CID 圖像傳感器具有連續一致的像素結構，整個傳感器工作時無不透明區，便于亞像素邊緣檢測的像素間插值。
· 小型遠程相機頭可輕松更換，它通過可定制長度的撓性電纜連接于攝像機控制單元
· 電荷注入器件 (CID) 抗輻射技術
· 1 x 106拉德的總劑量（伽瑪）卓越畫質為 7 x 105拉德/小時高分辨率/小型 可更換遠程攝像頭無幾何失真
· 1:1 長寬比像素
· 精確邊緣檢測
· 可選擇 2X 和 0.5X 視頻增益提升
訂貨提示：
根據要求，相機有 RS-170 或逐行掃描格式。選項包括彩色和自定義版，帶用于空氣和水下操作的第三方方案。
主要技術參數：
| 相機 | 抗輻射CID 相機 |
| 電荷注入器件 | CID |
| 掃描格式 | CCIR、25FPS、2:1 隔行 |
| 接頭類型 | (J1) 25 管腳 D（公頭）、(J2) 25 管腳 D（母頭）、(J3) 26 管腳 D（母頭）、（BNC）標準 |
| 工作濕度范圍 | 0 至 95%，非冷凝環境 |
| 圖像傳感器 | 2/3 英寸 |
| （光學格式） | |
| 線纜長度 | 30 m， 如實際應用需求，最長可選擇150米長的線纜 |
| 輸入 | (J1) + 15 VDC、復合同步/ H 驅動、(J2) V 驅動、注入抑制、幀復位 |
| 復合視頻 | 1V p-p，終端匹配 75 歐姆電阻 |
| CCTV | CID |
| 有效像素 | 768(H) x 475(V)（RS-170 模式）；768(H) x 575(V)（CCIR 模式） |
| 像素尺寸 | 11.5 x 11.5 μm |
| 分辨率 | > 500 TVL（水平） |
| 靈敏度 | 全輸出 0.7 fc 熒光屏、0dB 增益、照明 (T=2850K) |
| 信噪比 | 47 dB |
| 總像素 | 786(H) x 612(V) |
| 電平 | 黑電平：+50 mV（自動黑鉗），白電平：+700 mV，同步電平：-300 mV |
| 滿阱容量 | > 250000 電子 |
| 有效面積 | 11 mm（對角線） |
| 輸出 | (J1) 視頻、幀末端、線末端、H 和 V 驅動復合同步、消隱；(J2) 視頻、ALC、14.750 MHz ER 時鐘；(BNC) 復合視頻 |
| 工作溫度 | 0° - 30°C |
| 電子學配置 | CCIR、25FPS、2:1 隔行 |
| （掃描格式） | |
| 環境條件 | 振動：50 G（周期為 10 ms 的 1/2 正弦波） |
| 失真 | 0 |
| 安裝 選件 | 鏡頭接口：標準 C 接口（1.0 英寸 - 32 圈螺紋）；相機接口：1/4 英寸 - 20 圈螺紋 |
| 電壓 | 14.5 至 15.5 VDC |
| 輸入功率 | 18 W |
| 輸入電流 | 1.2 A |
| 描述 | 抗輻射CID 相機 |
| 檢測器類型 | CID |
| 增益 | x2、x0.5（內部開關可選） |
| 圖像傳感器 | CID |
| 物品描述 | 8712D1M 抗輻射 CID 相機 (CCIR) |
| 相機控制單元重量 | 0.96 kg |
| 相機頭重量 | 0.27 kg |

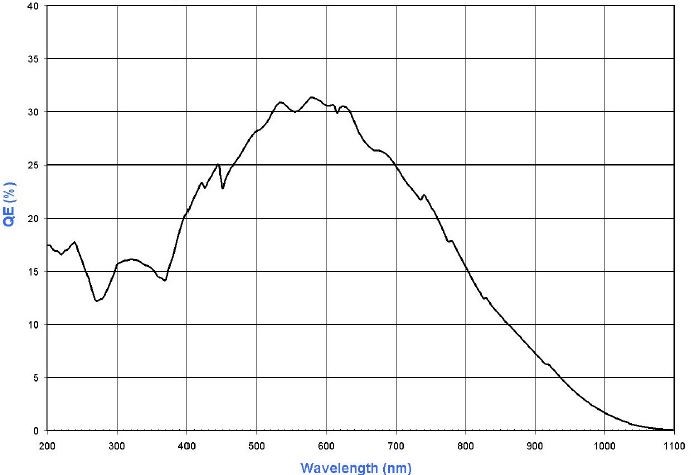

光譜響應：
應用：
· 檢查和測量
· 過程監控
· 自動處理
· 熱室監控
· 激光束輪廓分析
· 科學研究
