小型遠程CID相機
2019/08/15
詳細內容
3712D CID相機在小型遠程相機頭內配置了 CCIR（歐洲）視頻格式、 隔行掃描、768(H) X 612(V) 像素 CID 陣列。小型遠程相機頭通過可定制長度的撓性電纜連接于相機控制器。
主要特點：
具有卓越的抗高光溢出性能，并具有定格和物體就位功能，可在中心幀捕捉并讀取非同步高速事件。靈活多樣的相機頭安裝功能可簡化安裝，節省空間，標準“C”接口鏡頭適配器可支持后焦點調整。
· 電荷注入器件 (CID) 圖像傳感器可耐受高光反射過載。
· 光過載被限制在每個像素或緊鄰的像素內，因此相鄰行或列不共享電荷
· 光譜響應為 200 nm 以下至 1100 nm，涂層可用于 X 射線、真空紫外和紅外線
· CID 圖像傳感器具有連續一致的像素結構，整個傳感器工作時無不透明區，便于亞像素邊緣檢測的像素間插值
· 幀重置、禁止注入和丟棄功能可結合使用或單獨使用，以在中心幀捕獲并讀取非同步高速事件
· 相機可與某事件同步，以精確定位視野中的某個部分；使用閃光燈則可獲得清晰圖像
· 具有 2:1 隔行掃描 768(H) x 575(V) CID 陣列，帶 11.5 x 11.5 微米正方形像素
· 電荷注入器件 (CID) 圖像傳感器技術
· 非同步全幀捕捉
· 隔行 CCIR 視頻格式
· 正方形連續像素
· 精確邊緣檢測
· 紫外至近紅外響應
· 可選擇 2X、4X 視頻增益提升
主要技術參數：
| 相機頭 | CCIR、25FPS、2:1 隔行 |
| 接頭類型 | (J1) 25 管腳 D(公頭) (J2) 25管腳 D(母頭), (J3) 26管腳 D(母頭),（BNC）標準 |
| 工作濕度范圍 | 0 至 95%，非冷凝環境 |
| 圖像傳感器 | 2/3 英寸 |
| （光學格式） | |
| 線纜長度 | 2 m， 定制長度可選 |
| 輸入 | (J1) + 15 VDC、H 驅動/復合同步；(J2) V 驅動、丟棄、注入抑制、幀復位、外部觸發器 (PIP) |
| 復合視頻 | 1V p-p，終端匹配 75 歐姆電阻 |
| 有效像素 | 768(H) x 575(V) |
| 像素尺寸 | 11.5 x 11.5 μm |
| 分辨率 | > 500 TVL（水平） |
| 靈敏度 | 0.5 fc 照度下的完全輸出 |
| 信噪比 | 52 dB |
| 總像素 | 786(H) x 612(V) |
| 電平 | 黑電平：+50 mV（自動黑鉗），白電平：+700 mV，同步電平：-300 mV |
| 滿阱容量 | > 250000 電子 |
| 有效面積 | 11.3 mm（對角線） |
| 輸出 | (J1) 視頻、字段末端、線末端、H 和 V 驅動、復合同步、消隱、字段 1 ID、閃光燈觸發器；(J2) 視頻、ALC、14.750 MHz ER 時鐘；(BNC) 復合視頻 |
| 工作溫度 | 0° - 50°C |
| 電子學配置 | CCIR、25FPS、2:1 隔行 |
| （掃描格式） | |
| 環境條件 | 振動：50 G（周期為 10 ms 的 1/2 正弦波） |
| 失真 | 0 |
| 安裝 選件 | 鏡頭接口：標準 C 接口(1.0 英寸 - 32 圈螺紋)；相機接口：1/4 英寸 - 20 圈螺紋 |
| 電壓 | 11.5 至 17 VDC |
| 輸入功率 | 8.5 W |
| 輸入電流 | 550 mA |
| 描述 | 電荷注入器件相機 |
| 增益 | x2、x4（內部開關可選） |
| 物品描述 | 3712D 電荷注入器件CID相機 |
| 相機控制單元重量 | 0.94 kg |
| 相機頭重量 | 0.27 kg |

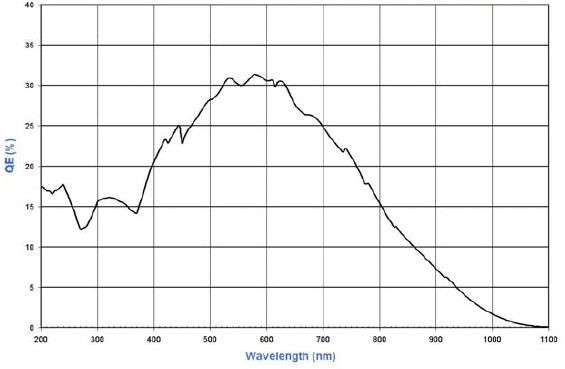

光譜響應：
應用：
· 遠程X射線測量、度量
· 檢查和測量，涂層可用于 X 射線、深紫外和紅外線
· 邊緣檢測
· 激光束分析
· 跟蹤檢查
· 機器視覺
· 3-D 分析
· 其它等等
