　　美國Minus K公司的精密隔震平臺 SM-1負剛度高精密隔振臺是FP-1地面高精密隔振平臺和其它多鐘重型隔離系統的基本構件，它們都不需要空氣動力和電力。SM-1高精密隔振臺有著我們所有的負剛度精密隔振平臺相同的基本特征，對數千乃至上萬磅的負載，均提供極低頻率的隔離性能。SM-1高精密隔振平臺既可單獨使用，也可把多個SM-1組合在一起使用，能夠負載10000磅，并達到更高負載的高精密隔振平臺系統。這樣的系統可以被做成許多幾何構型，適合不同的應用。如果需要，這些精密隔離平臺均可定制，以滿足用戶的特殊需求，比如：大型儀器高精密振動隔離平臺、不同的水平和垂直頻率、阻尼等。這些隔振系列也可用于潔凈室且真空相容。

　　SM-1負剛度高精密隔振平臺也可放在底座上增加隔振系統的高度。

　　特點：

　　? 承載重量：4000磅

　　? 隔離效果比高性能空氣平臺系統高出10-100倍

　　? 無需空氣動力和電力

　　? 使用方便

　　? 無磨損

　　? 無需維修

　　性能：

　　? 在整個負載范圍達到0.5 Hz或更低的垂直固有頻率。

　　? 水平固有頻率取決于負載。在標稱負載或接近標稱負載，可達到0.5 Hz或更低的固有頻率。

　　應用：

　　SPM、AFM、SEM、TEM、STM(掃描隧道顯微鏡)、、NSOM(近場掃描光學顯微鏡系統)、STEM(掃描透射電鏡)、光學干涉儀、光學輪廓儀、共聚焦激光掃描顯微鏡、晶片測試、傳感器標定、半導體加工，微電子學和MEMS制備、電信，航空航天工程、細胞注射、膜片鉗、微操縱器、生物學和神經系統科學、生理學和生物物理及醫學研究領域的敏感設備、顯微硬度測試儀，納米硬度計壓頭產品、納米壓痕，音頻復制等方面。

規格參數：

重量: 約155 lb (70.3 kg)
尺寸: 13" 寬 x 13" 深 x 20.5" 高 (330mm寬 x 330mm深 x 521mm高)
近似負載范圍:
型號	負載范圍
700SM-1	110 - 750 lb (50 - 340 kg)
1200SM-1	675 - 1330 lb (315 - 603 kg)
1500SM-1	800 - 1550 lb (363 - 703 kg)
1900SM-1	1200 - 1950 lb (544 - 885 kg)
2400SM-1	1800 - 2500 lb (817 - 1134 kg)
2900SM-1	2400 - 3000 lb (1089 - 1361 kg)
3400SM-1	2800 - 3600 lb (1270 - 1633 kg)
4000SM-1	3400 - 4200 lb (1542 - 1905 kg)

　　SM-1高精密隔振平臺應用案例：

　　利用SM-1高精密隔振平臺可以設計大承重負載的隔振系統，比如：10,000磅和 25,000磅的高精密隔振系統。

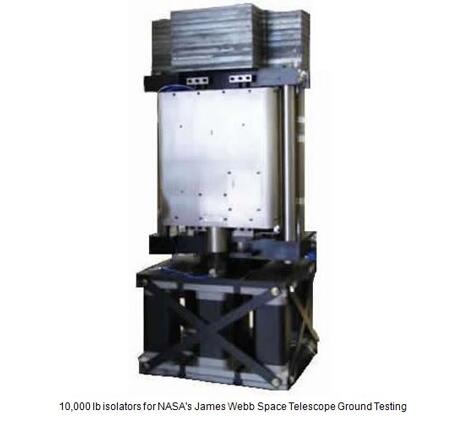

　　下面給出的是Minus K為NASA太空望遠鏡地面測試系統設計制造的負載10,000磅的高精密隔振系統，尺寸為20”寬 x 20”深 x 22”高(508mm寬 x 508mm深 x 559mm高)。
