STB-3高精密隔振零重力模擬系統

2019/08/15

　　詳細內容

　　高精密隔振平臺和零重力模擬系統是NASA噴氣推進實驗室太空干涉測量任務(SIM)的系統測試平臺。

　　NASA噴氣推進實驗室需要一臺太空干涉測量任務的動力學測試平臺來證明宇航器振動感應的幾納米的誤差。他們選擇了Minus K公司 0.4 Hz高精密隔振系統用于零重力模擬來減輕地面產生的振動進入系統測試平臺(STB-3)，這有助于完成這項重要的任務。在過去的幾年，STB3的測試在這個演示證明方面是成功的，從而有助于實現八個關鍵技術里程碑之一：證明太空干涉測量任務有能力穩定在STB-3科學干涉儀上微弱的科學之星的干涉條紋。

　　SIM宇航器是一個測量儀器，它將用光學干涉法測量深空中物體之間的距離，達到前所未有的精度。這個SIM儀器有振動感應誤差分配，在幾納米和毫弧秒的程度。雙級被動隔離方法已經提出：隔離太空宇航器主動光學系統振動感應反作用輪，這將是SIM儀器的一部分。

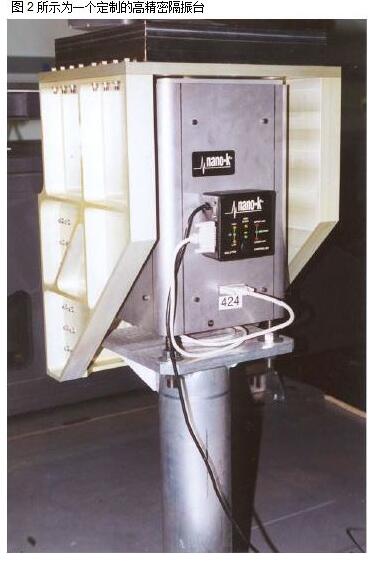

　　STB-3是一個10米長、2000kg重的試驗平臺是為了確定被動隔振系統和主動光學系統一起工作，而達到動力學穩定目的。 美國Minus K的STB-3懸吊系統被集成進這個試驗平臺，試驗平臺是由三個定制的SM-1高精密隔振平臺構成的，提供0.4Hz的垂直固有頻率和水平固有頻率。這個定制的高精密隔振平臺還有自動調節特征：一個光學機械伺服系統保持垂直位置在+/-0.010英寸死區。這個0.4Hz六個自由度的Minus K系統的性能足夠遠離STB-3近似10Hz的最低模態頻率，因此，零重力能夠成功地被模擬。
