2英寸超精密鏡架

2019/08/15

　　2英寸超精密光學鏡架是基于高穩定性鏡架技術而研制的用于最前沿科學研究的鏡架，典型的數據表明超穩定性。1英寸超精密鏡架分為左手方向和右手方向使用，因為設計緊湊，能夠節省復雜光學系統的空間。和高穩定性鏡架一樣裝配三個超精密0.15mm螺距螺釘(170TPI)，為更精密的調節額外采用了我們的兩種大螺釘。

　　主要參數特點：

　　·表面處理：陽極化處理(顏色：灰色，梨皮灰色)

　　·厚度：37.5mm

　　·重量：167g(無光學鏡片)

　　·光學尺寸：直徑50.4mm(2英寸)，9.5mm厚

　　·安裝方法：M4帽螺釘通孔

　　·調節螺釘：三個0.15mm螺距螺釘(170TPI)

　　·傾斜范圍：±2°

　　·角分辨率：0.00134°(23.6μrad)

　　其它：

　　·由軟鎖定原理裝配

　　·光學鏡片固定用螺絲在接觸表面是樹脂制作，所以對鏡片沒有應力和損傷

　　·專用工具調節螺釘可用于此鏡架

　　·真空兼容可選(詳細說明請聯系我們)

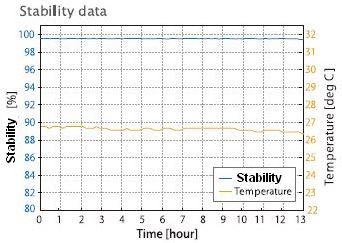

2英寸超精密光學鏡架穩定性曲線：
