1英寸超穩定分束器鏡架

2019/08/15

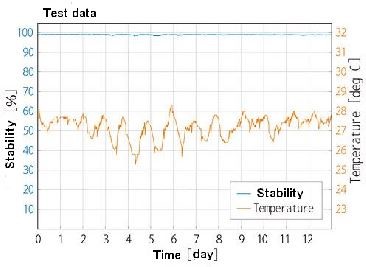

我們提供配備M環裝置的超穩定分束器鏡架。高穩定性的馬赫-曾德耳干涉儀就是由12個1英寸超穩定分束器鏡架構成的長期穩定的干涉儀，如下圖測試數據所示：

　　主要參數特點：

　　·主要參數特點：

　　·表面處理：陽極化處理(顏色：藍色)

　　·最大厚度：35.6mm (標準位置)

　　·重量：86g(無光學鏡片和基板)

　　·光學尺寸：直徑1英寸，厚度3-9.5mm

　　·安裝方法：·基座安裝的M6螺絲孔

　　·使用基座適配器達到2英寸高度

　　·調節螺釘：三個0.15mm螺距螺釘(170TPI)

　　·角度范圍：垂直和水平面±3°

　　·角分辨率(垂直)：對旋鈕0.45/360°(22μrad/1°)

　　·角分辨率(水平)：0.54°/360°(26μrad/1°)

　　其它：

　　·裝配M環，可自由地調整間隙和長期穩定性

　　·裝配軟鎖定裝置

　　·光學鏡片固定用螺絲在接觸表面是樹脂制作，所以對鏡片沒有應力和損傷

　　·擁有干涉儀穩定測試數據

下圖給出用12個1英寸超穩定分束器鏡架構成的長期穩定的高穩定性干涉儀應用實例(局部)
