HIM系列熱電堆模組
2022/08/18
品牌名稱：德國海曼（Heimann）
HIM系列是HIS系列的縮小版。它采用小型TO-46外殼，并配備一個熱電堆傳感器芯片和一個用于模擬信號調節的ASIC。ASIC可以放大熱電電壓并提供模擬輸出電壓。根據您的應用需求，增益可預設為4300或2150。HIM系列可配備 0.6x0.6mm、0.76x0.76mm或1.2x1.2mm的熱電堆芯片。更大的傳感器芯片可以提供更高的靈敏度和輸出信號。
HIM系列針對非接觸式溫度測量進行了優化，它也可用于氣體檢測和氣體濃度測量。
產品特點：
· 小型 TO-46 金屬外殼
· 具有模擬電壓輸出的集成 ASIC
· 集成線性溫度參考
· 三種不同的熱電堆傳感器芯片尺寸可供選擇
· -20°C至120°C的大工作范圍
· 遠程溫度測量的最佳選擇
產品參數：
HIM Jx2* | Unit | |
電源電壓 | 3 to 5 | V |
電源電流 | 1 | mA |
POR后最大啟動時間 | 0.5 | s |
PSRR | >40 | dB |
輸出電壓范圍 | 0.15 .. (VDD-0.15) | V |
零輸入信號電壓 | 1.25 | V |
傳感器增益預設 | 4300 or 2150 | V / V |
溫度參考電壓 | 1.45 | V |
靈敏度溫度參考 | 15.5 | mV / °C |
視場 | >70 | degree |
工作溫度 | -20 .. 120 | °C |
儲存溫度 | -40 .. 120 | °C |
*代表所需的熱電堆(TP)芯片尺寸。HIM系列可以使用TP芯片1、1c和2。

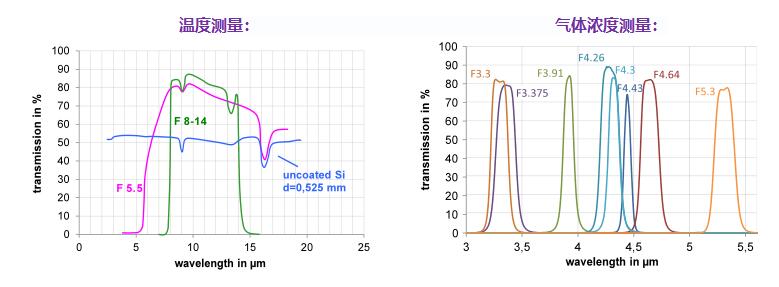

濾光器選項：
