HIS系列熱電堆模組
2022/08/18
品牌名稱：德國海曼（Heimann）
HIS系列（海曼集成傳感器）包括熱電堆傳感器芯片、專用濾光片和用于模擬信號調理的ASIC，采用標準TO-39金屬外殼。ASIC可以放大芯片電壓，并產生模擬電壓輸出信號。HIS系列采用綜合線性溫度參考進行環境溫度補償。
除了單通道版本(HIS A)，我們還提供用于氣體濃度測量的雙通道版本 (HIS E222)。對于溫度測量，我們可以提供不同的標準溫度過濾器選項。對于氣體檢測，我們配備可以提供氣體特定中心波長(CWL)和窄半功率帶寬(HPBW)的特殊濾光片。
產品特點：
· 帶模擬輸出的集成ASIC
· 集成線性溫度參考
· 標準TO-39封裝
· 四種不同尺寸的熱電堆傳感器芯片可供選擇
· 大量過濾器選項
· -20°C至120°C的大工作范圍
產品參數：
HIS Ax1* | HIS Ax2* | HIS E222 | Unit | |
通道數 | 1 | 1 | 2 | |
電源電壓 | 5 | 2.7 to 5.5 | 2.7 to 5.5 | V |
電源電流 | 1 | 1 | 2 | mA |
POR后最大啟動時間 | 0.5 | 0.5 | 0.5 | s |
PSRR | >40 | >40 | >40 | dB |
輸出電壓范圍 | 0.15 to (VDD-0.15) | 0.15 to (VDD-0.15) | 0.15 to (VDD-0.15) | V |
零輸入傳感器電壓 | 1.225 | 1.2 | 1.2 | V |
傳感器增益預設 | 5600 | 4300 or 2150 | 4300 or 2150 | V / V |
溫度參考電壓 | 1.225 | 1.5 | - | V |
靈敏度溫度參考 | 15 | 16 | - | mV / °C |
視場 | >70 | >70 | - | degree |
工作溫度 | -20 .. 120 | -20 .. 120 | -20 .. 120 | °C |
儲存溫度 | -40 .. 125 | -40 .. 125 | -40 .. 125 | °C |
*用于所需的熱電堆芯片(TP)。HIS系列可以使用TP 1、1c、2和3。

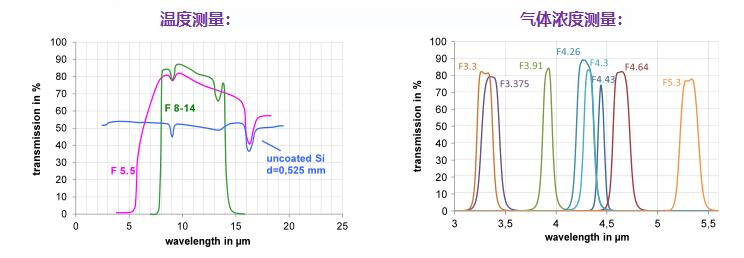

濾光器選項：
